自制Garmin手持机地图-原创

查看:22570 | 回复:41
发表于 2010-4-4 20:11 显示全部帖子 | 只看本帖大图
本帖最后由 yangl1996 于 2014-8-23 23:27 编辑

2014.8更新:这个帖子是我在2011年的时候写的。现在都已经2014年了,很多技术已经被淘汰了。那个时候玩手持GPS真是很麻烦,不过也很有趣。我也写了几篇关于Garmin 手持GPS的帖子,也被加了精发了文章。不过现在再看看,cGPSmapper的开发者已经停止了开发,理由是“现在有更多更好的方法实现自制地图了”;GPSMap 76CS、60CS已经是老的不能再老的机器了;SRTM现在也早就不是最适合的高程数据了。刚刚登录看到有TX提出链接失效了。这个我只能表示抱歉,因为NASA和USGS是更换了数据源的下载位置。建议各位Google一下“eosdis nasa“吧。很抱歉我不能再为本文提供技术支持,一是因为没大把空闲时间,二是因为设备不够。
再次谢谢支持我的各位啦~

预计有不少截图,准备分楼发,建议别插楼(估计你也没机会,嘿嘿)
一:前期准备    a:硬件
        1.性能好点儿的电脑(我的是amd的双核cpu,2g内存),至少别弄到一半卡牢了
        2.足够的耐心
        3.一双手
    b:软件
        1.Global Mapper——用于自动生成矢量等高线数据,导出为MP格式
        2.cGpsmapper——用于把地图编译为garmin手持机支持的IMG格式
        3.MapEdit——用于把MP格式文件通过cGpsmapper转换成IMG文件
        4.img2gps——用于通过sendmap20把地图传至手持机(针对我的76cs一类的不带储存卡的手持机,带储存卡的可以无视)
        5.sendmap20——把IMG文件发送到手持机里
        6.迅雷(等多线程高速下载软件)——用于快速下载strm数据等文件,节约宝贵时间
    c:数据
        1.SRTM数据——美国佬的航天飞机扫描的地形数据,用于生成等高线(下载地址:http://srtm.datamirror.csdb.cn/index.jsp
1人 评分 查看全部评分
  • shufewf
2人点评 收起
  • Le_On SRTM数据 用不了。急求 2014-5-25 21:08
  • yangl1996 回复 Le_On 请试试google “eosdis nasa”。很抱歉文中的链接已经有4年历史了,可能是已经失效。 2014-8-23 23:29
  • 早晨的星光 1.SRTM数据——美国佬的航天飞机扫描的地形数据,用于生成等高线(下载地址:http://srtm.datamirror.csdb.cn/index.jsp)报错,服务不可用 2014-4-23 07:37
发表于 2010-4-4 20:16 显示全部帖子
本帖最后由 yangl1996 于 2011-6-16 16:22 编辑

沙发,自己先占
顺便唠唠嗑儿
其实很多人提到自制地图,就觉得很难很麻烦,其实目前这是解决我们手中地图资源匮乏(有背景能搞到军用地图的除外)的唯一方法。而且自制地图并没想象中那么难。无论是做纸质地图还是做装到手持机里的地图,都只要简单的几步。建议试试看,花不了几十分钟,就能做出一张完美的地图了,还能从中获得到不少乐趣
http://bbs.8264.com/thread-351127-1-1.html :Garmin格式杭州市等高线地图,省得你自己做了,哈哈                                                                                        http://bbs.8264.com/thread-674871-1-1.html :GLS 2005 DEM ,新的数字高程模型——如果覆盖你的地区,何不用这个?
下面进入正题


发表于 2010-4-4 20:23 显示全部帖子
二:具体操作    1.打开global mapper,点“open your own data flies”图标,导入你的strm数据

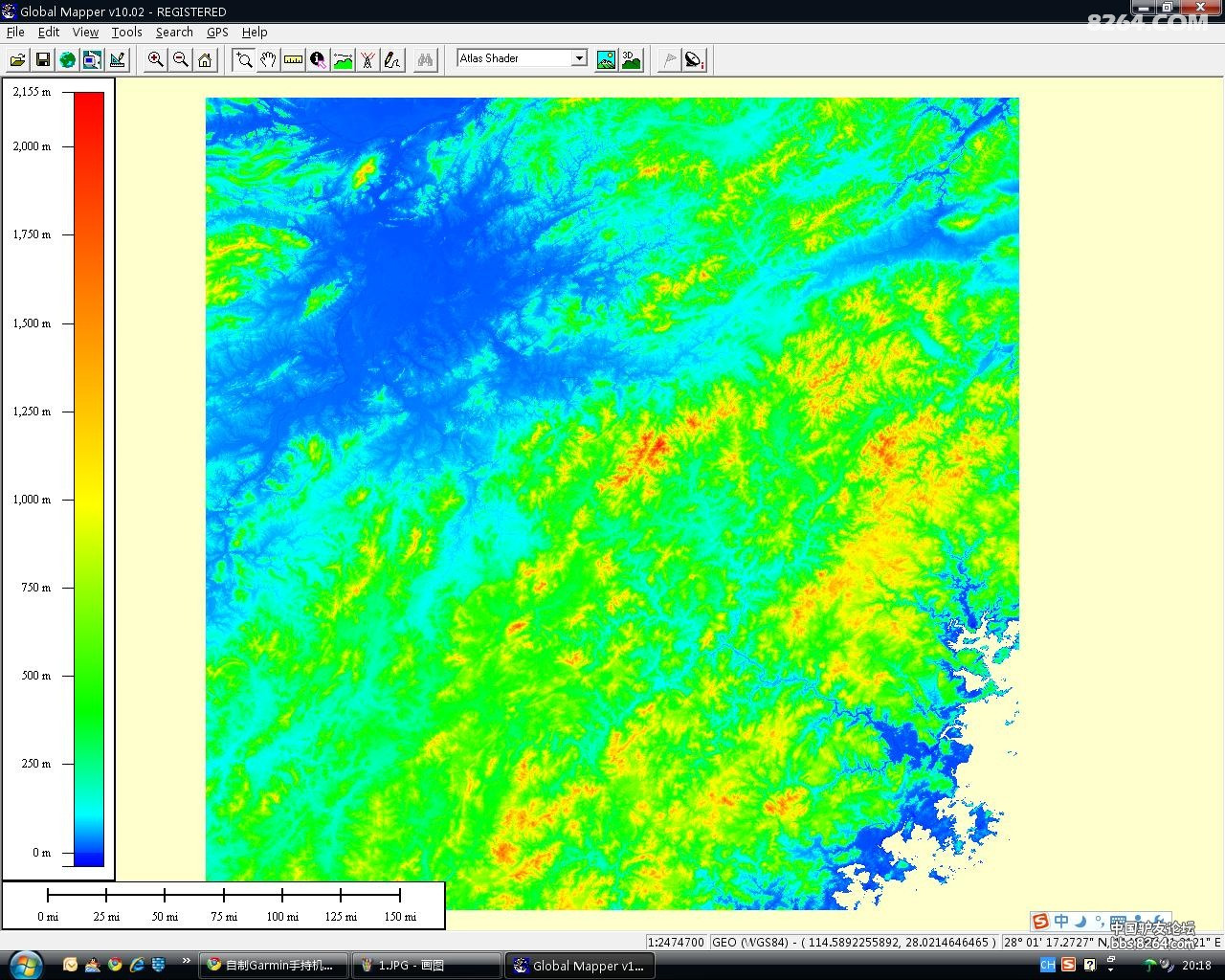

    2.等一会儿,导入之后的样子 1.JPG

下载积分: 驴币 -1

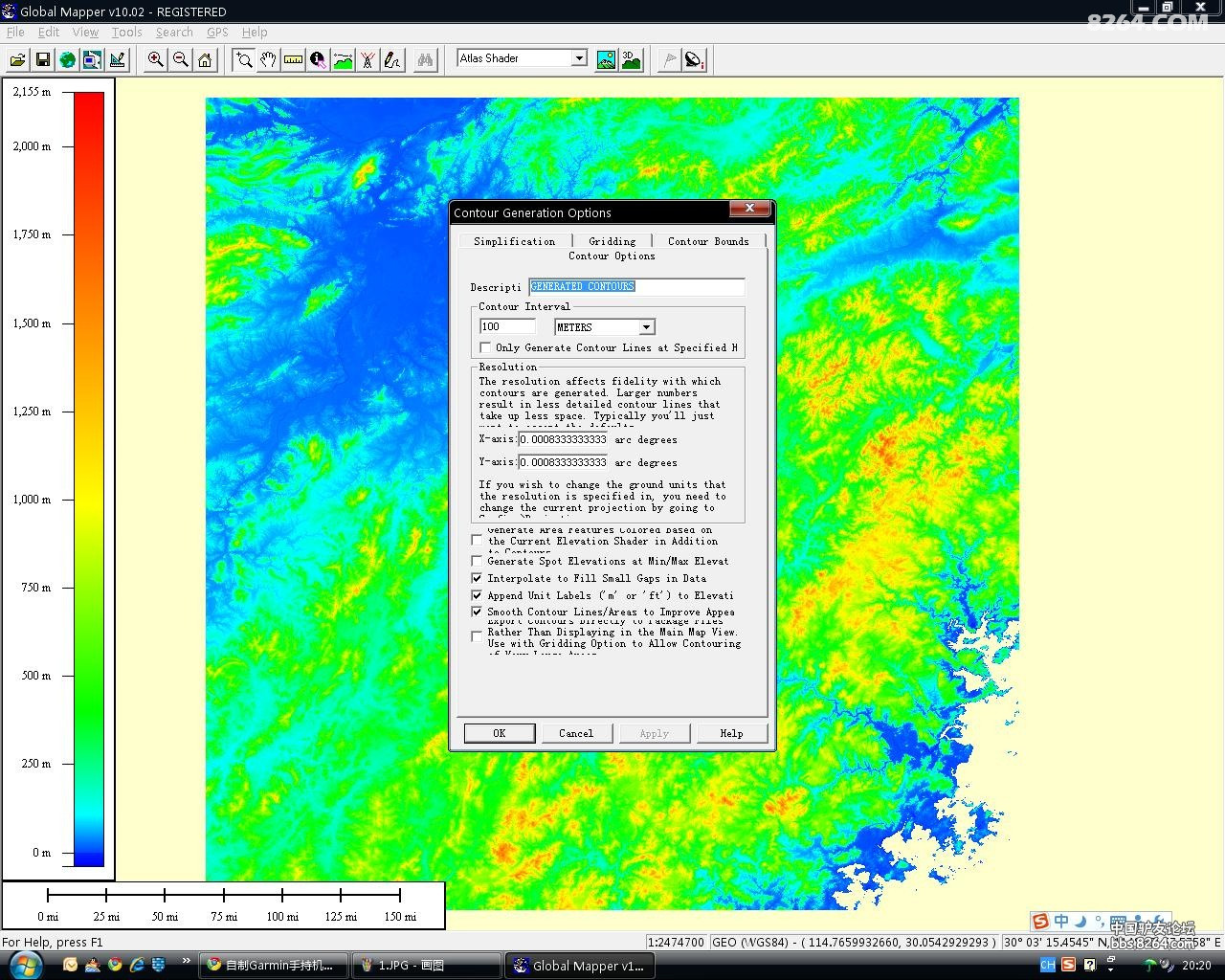

    3.点flie菜单下的“generate countours”,弹出如下 2.JPG

下载积分: 驴币 -1

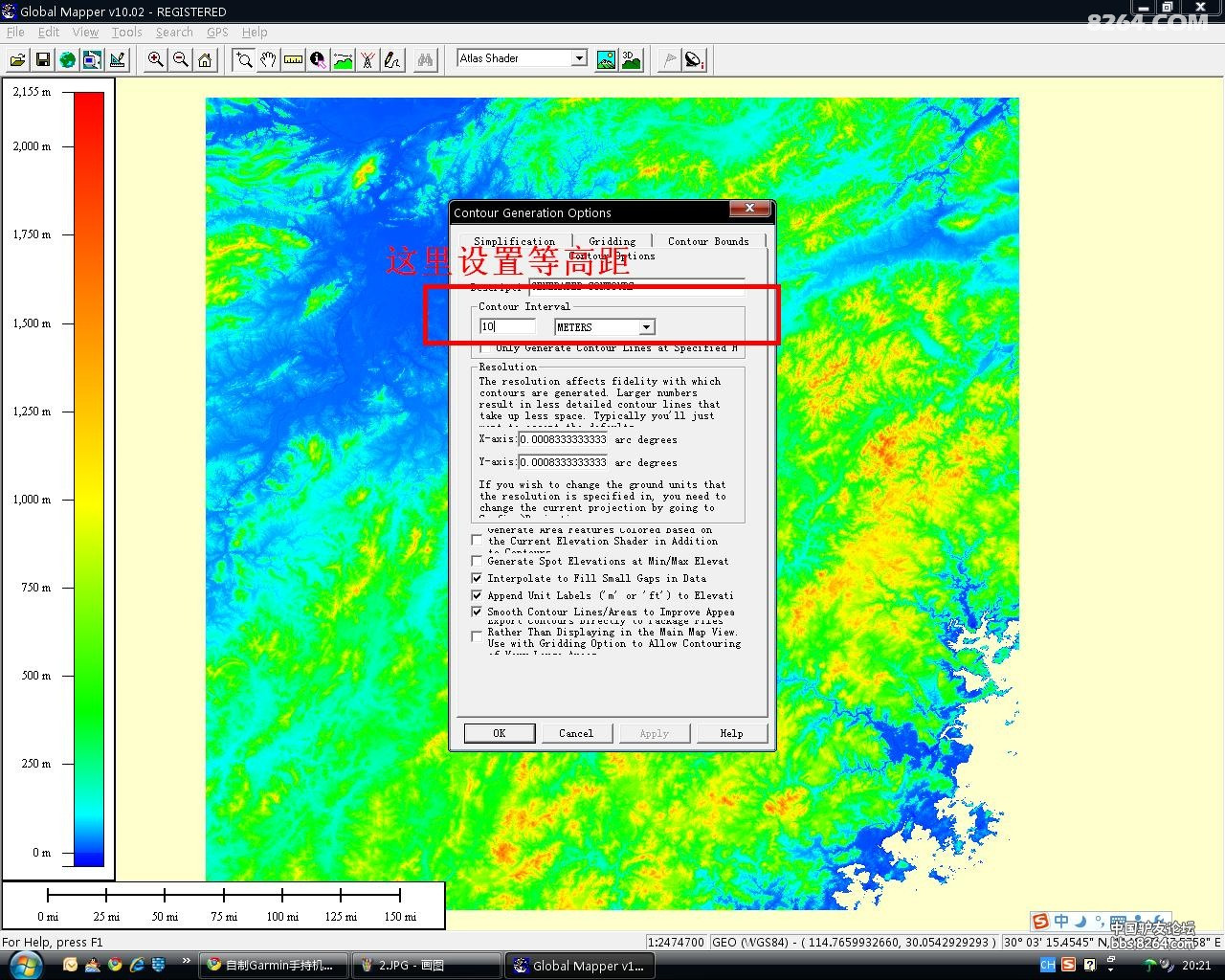

    4.把等高距调为你需要的数值,这里为了速度,设为10米,再把平滑度调为0.00(最精细) 3.JPG

下载积分: 驴币 -1
发表于 2010-4-4 20:38 显示全部帖子

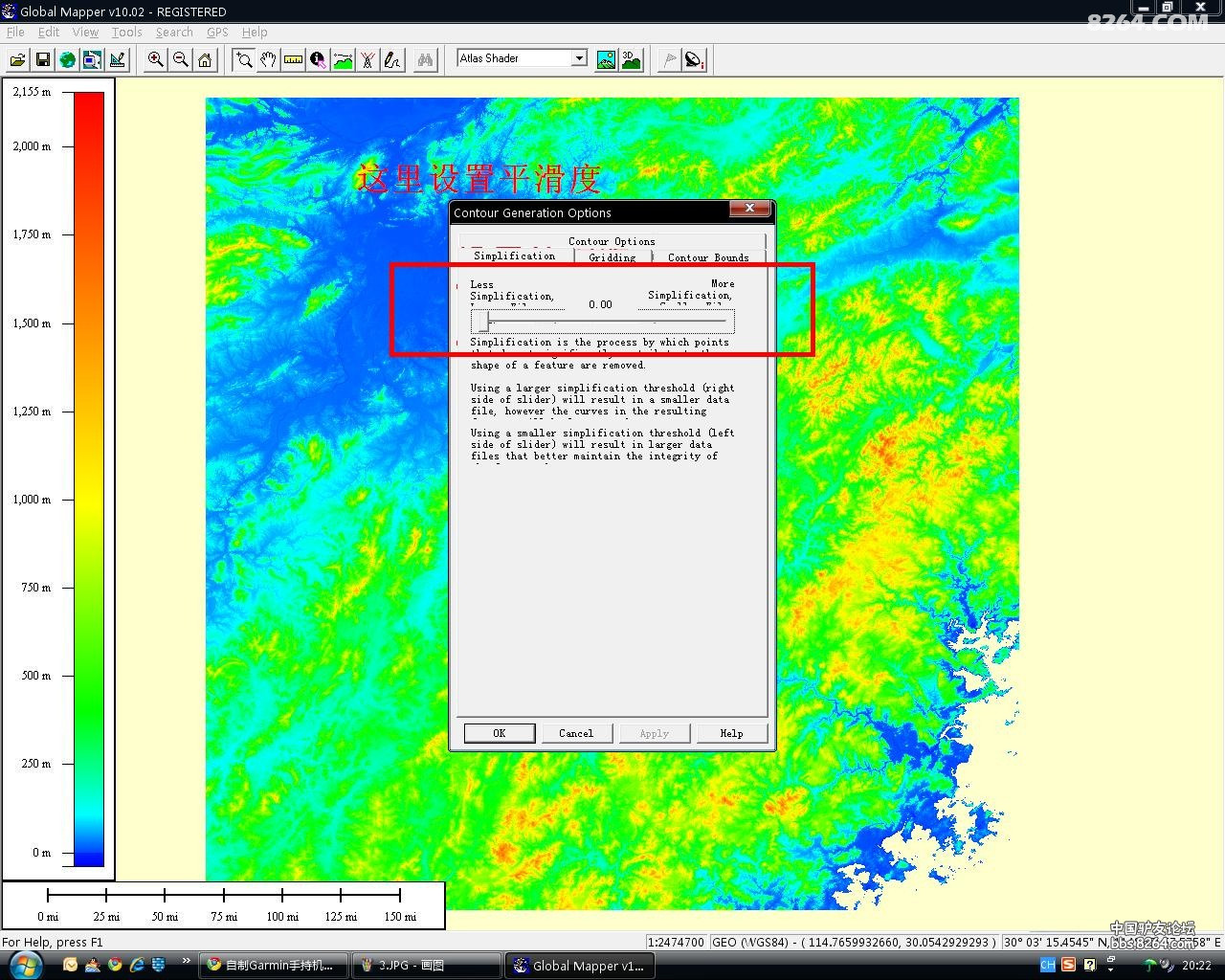

平滑度: 4.JPG

下载积分: 驴币 -1
5.点ok,喝杯茶,等等(视数据复杂程度和范围大小而定,也可以选定生成等高线的范围,自己摸索吧,这里为了快点儿,先选一小块)

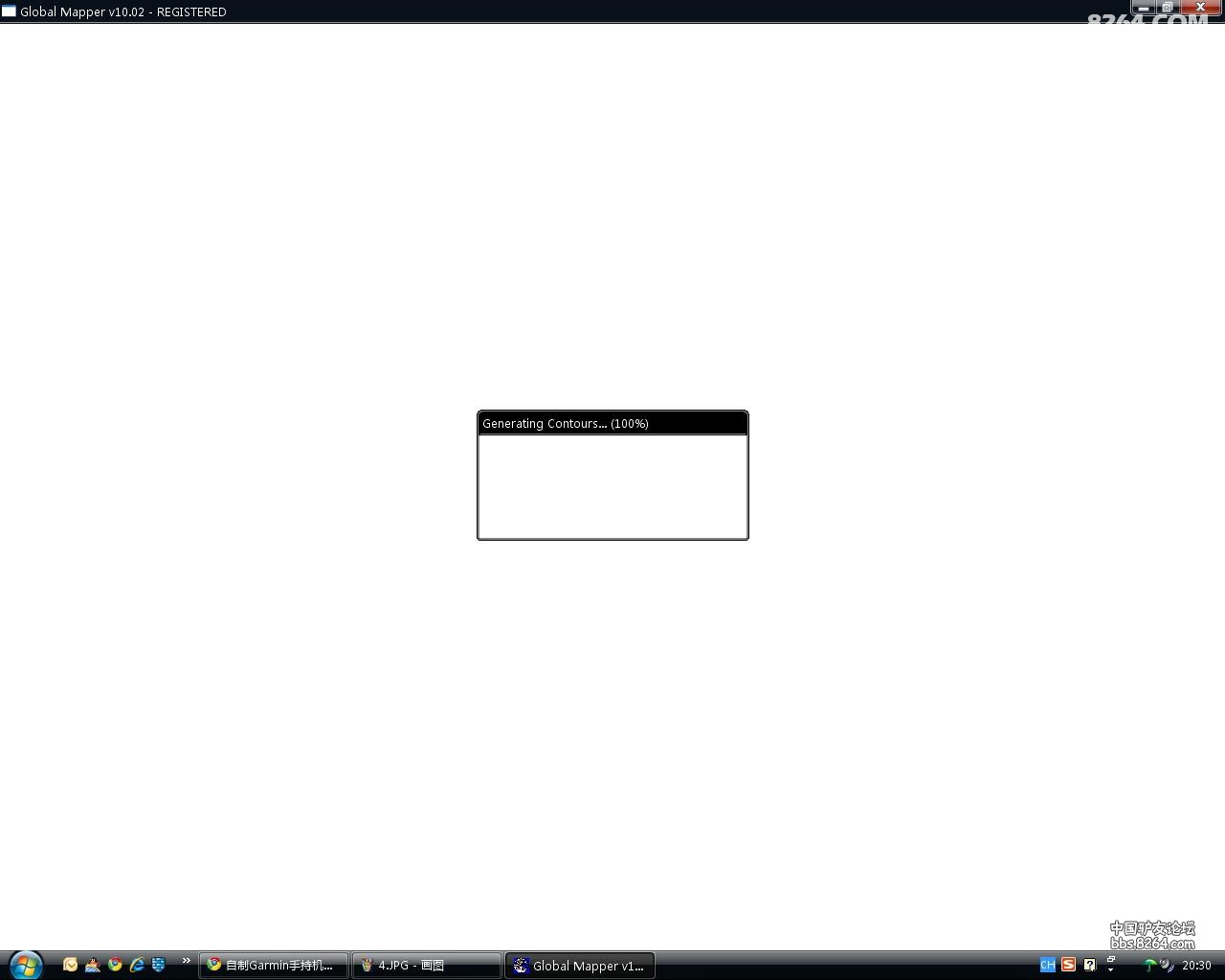

6.global mapper这个时候会卡一会儿,再等等 5.JPG

下载积分: 驴币 -1

7.欣赏几秒钟(其实我的电脑卡牢了,后来换了等高距50米的,哈哈)
8.点flie菜单——export vector data——export polish mp 什么什么的
9.直接点ok(其实这里也可以选择输出数据的范围,但是也请自己摸索)

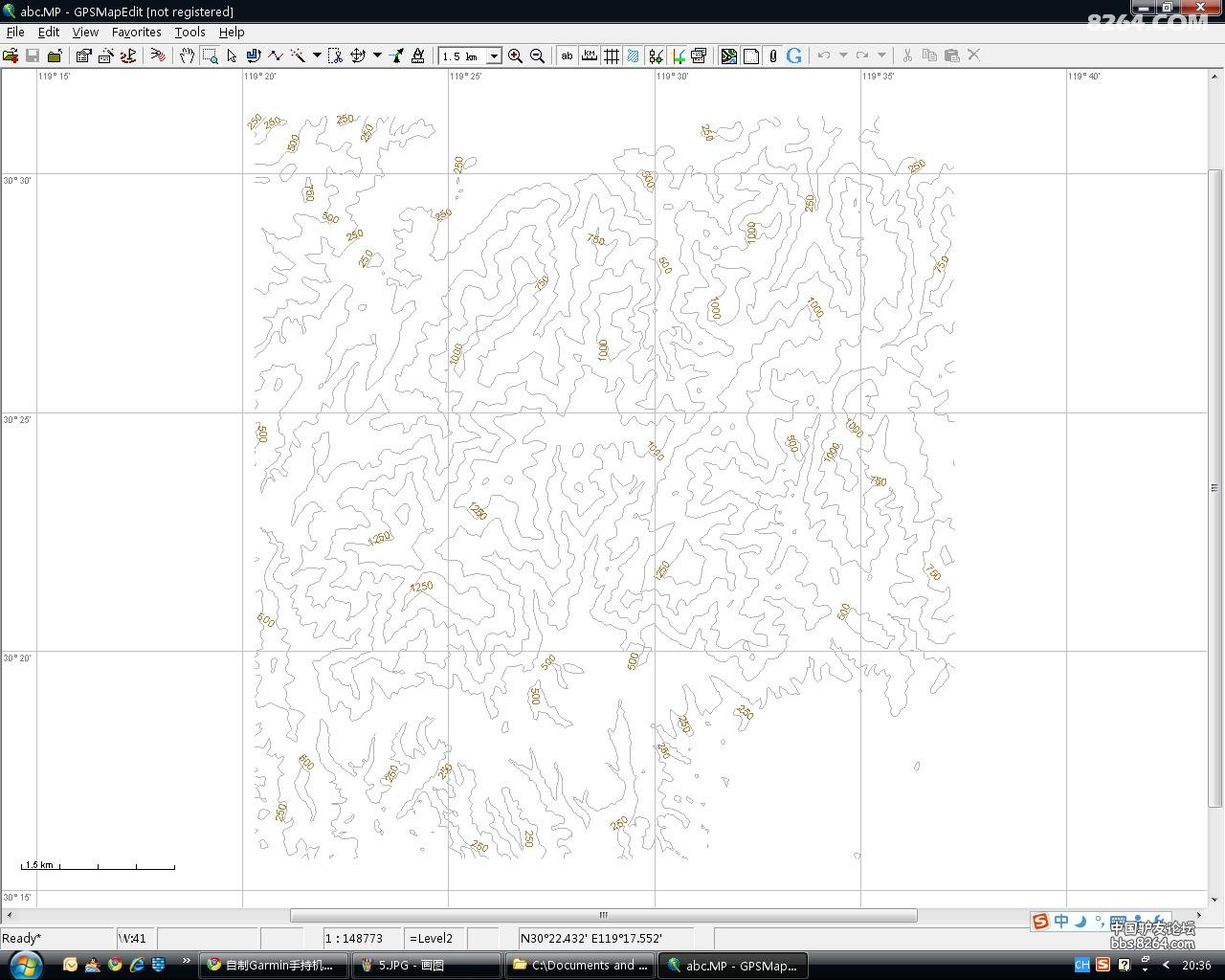

10.现在关闭global mapper,用mapedit打开刚刚导出的那个mp格式数据 6.JPG

下载积分: 驴币 -1
发表于 2010-4-4 20:53 显示全部帖子

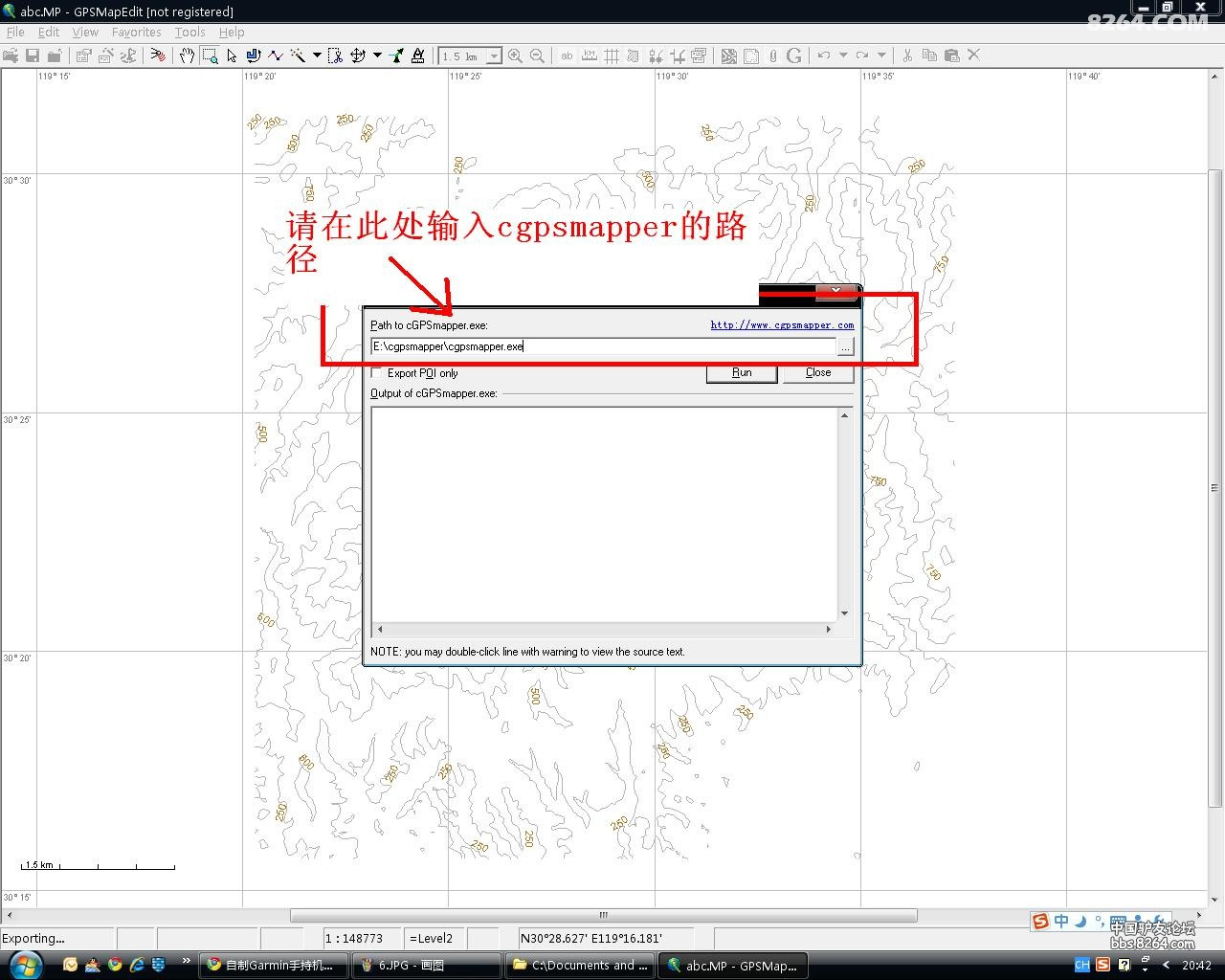

11.点flie菜单(怎么都是flie菜单?!)——export——garmin img 什么的12.找到要保存的地方,点“保存”,然后出现如下对话框: 7.JPG

下载积分: 驴币 -1
,然后输入你的cgpsmapper的路径
13.点run,然后过一会儿会出现提示,告诉你文件编译成功(希望是),然后关了这些,已经离成功很近了
——注:到这儿位置,使用带有储存卡的手持机的就可以把这个文件放到储存卡的目录里,具体我也不会,因为我的手持机是不带储存卡的,可以去搜索一下——
14.拿出你的garmin地图机,连上电脑(你应该先装好usb驱动,在Garmin官网上有,自己找吧)

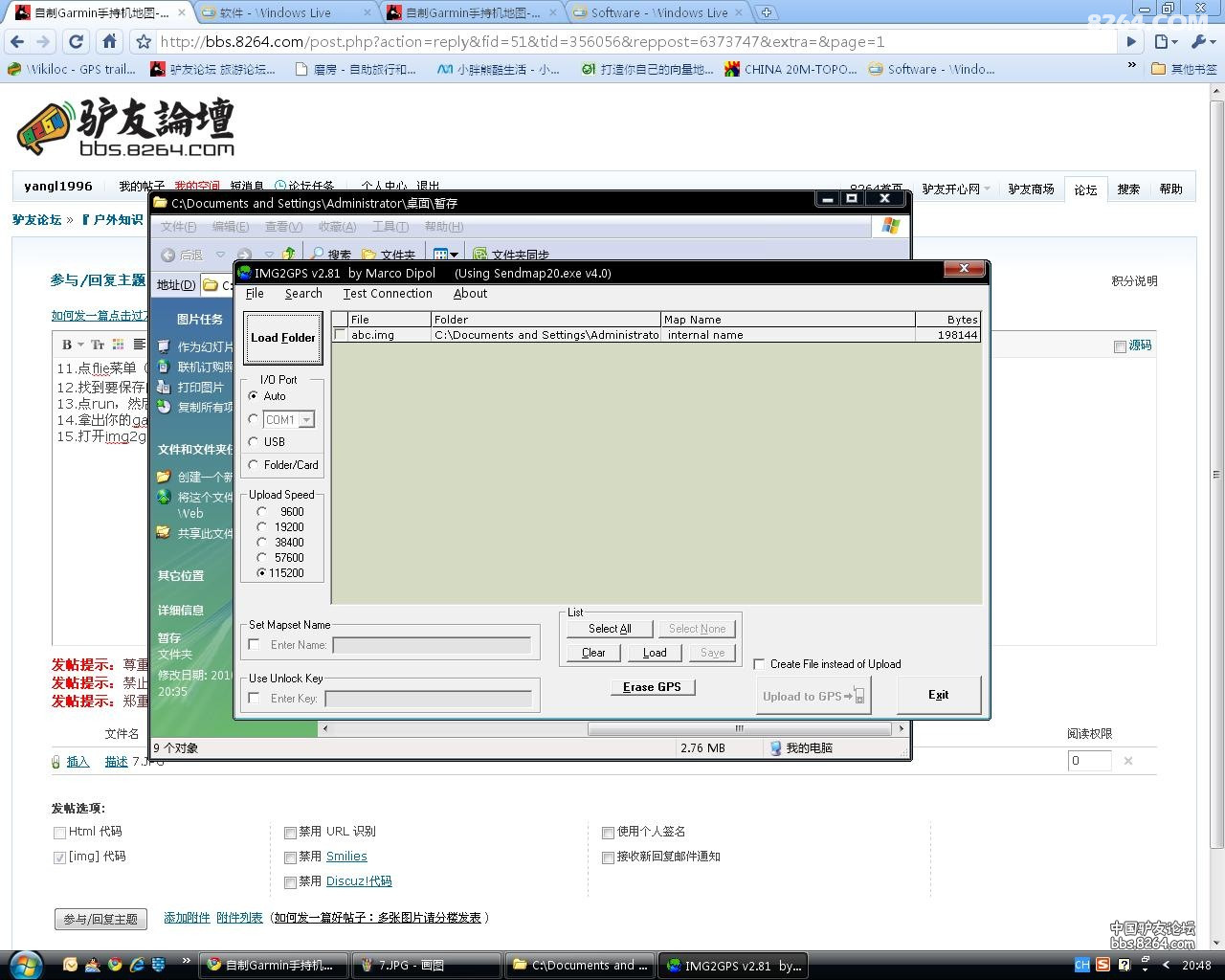

15.打开img2gps,点load folder按钮,载入你要的img文件,然后应该是这样的界面: 8.JPG

下载积分: 驴币 -1
,选中这(几)个文件,点upload to gps,然后(应该)会弹出一个黑框框,再等一会儿,等进度变为100%时,地图就传好了!!!拿着你的GPS美去吧!!!
发表于 2010-4-4 21:03 显示全部帖子
其他:1.用到的大部分软件都可以从http://cid-b9fb0bb88e13c9d4.skydrive.live.com/browse.aspx/Software下载        2.这样做出来的地图没有地名数据(主要是因为国内的矢量地名、道路等数据实在缺乏),只能看地形,但是也可以在没有道路的情况下规划路线,别太高估它
        3.可以看看磨房赵版的经典帖子http://www.doyouhike.net/forum/comm_nav/144782,0,0,1.html,讲的是使用global mapper做等高线地形图的方法,写的肯定比我好,建议借鉴
        4.台湾的mobile01上有关于做带有道路数据的矢量地图的方法:http://www.mobile01.com/topicdetail.php?f=130&t=59066,有这方面需要的也可以看看
        5.看不懂的请回帖,我有空就回答
发表于 2010-4-5 13:13 显示全部帖子
我自己顶。。。{:4_111:}
发表于 2010-4-5 14:46 显示全部帖子
本帖最后由 mega 于 2010-4-5 15:15 编辑

4.img2gps——用于通过sendmap20把地图传至手持机(针对我的76cs一类的不带储存卡的手持机,带储存卡的可以无视)
5.sendmap20——把IMG文件发送到手持机里
----------------------------------------------
嗯,如果机器用卡的话,以上两步我都不用。做好IMG文件,直接COPY到MINI SD卡里,当然要改文件名,这就OK。缺点是不能用Gps选择卡里的地图,如果出行就一个目的地也就无所谓了。

其实GM和GPSMAPEDIT都是可以画图的,不用这个功能就有点可惜了,好在户外我们不太需要路由功能,知道位置海拔,能记录航点航迹就够。学学画图也有好处,可以添加上公路,小路,河流,湖泊,村落,城市,建筑,山峰等等。如能找到现成的矢量数据直接添加即可(如地名,国道,部分河流等,找不到的就参考GE或者其他卫图自行添加,做出来和正经八百的GPS导航图看起来一样,甚至更漂亮更个性化。
发表于 2010-4-5 15:02 显示全部帖子
本帖最后由 mega 于 2010-4-5 15:17 编辑

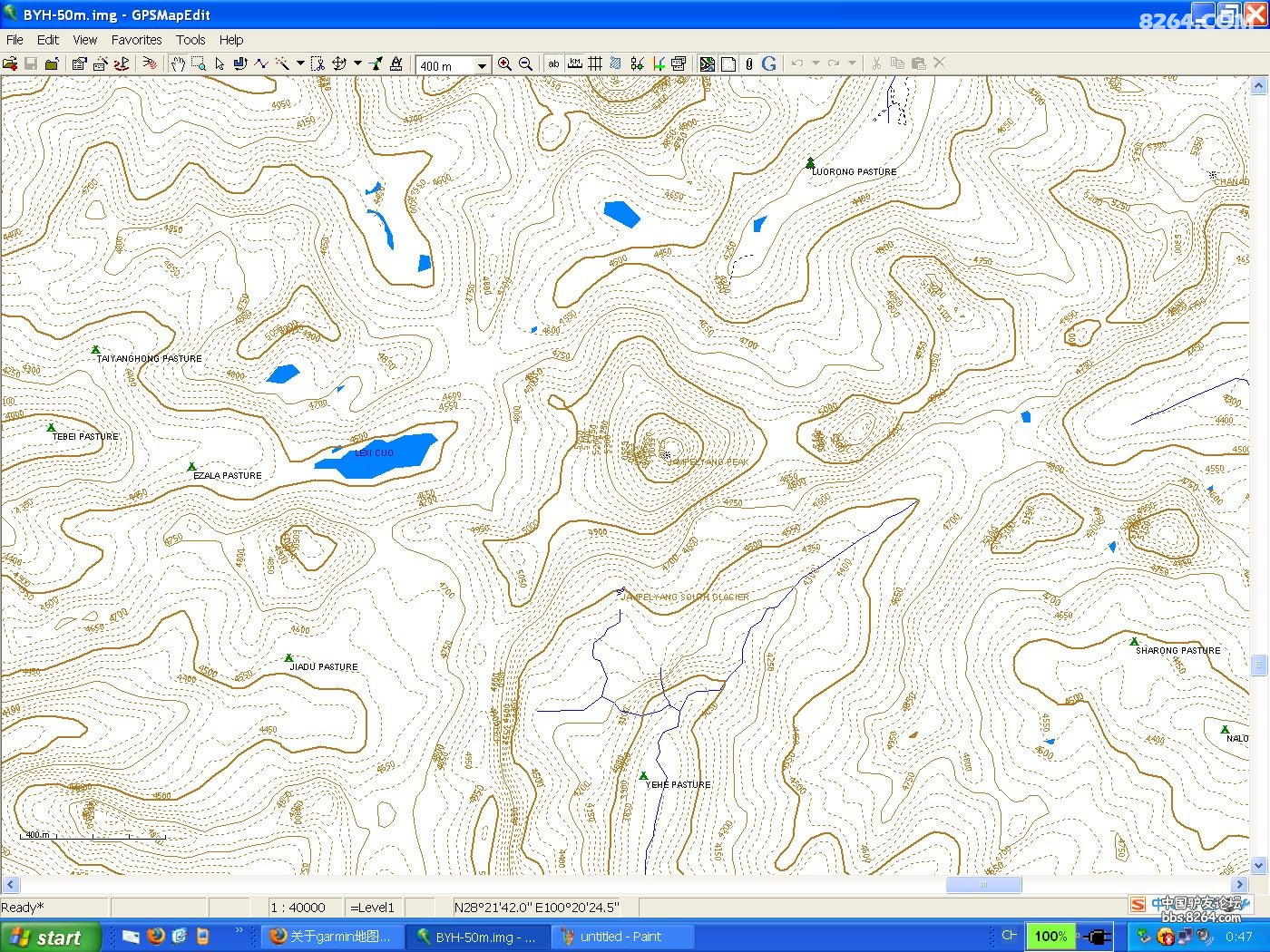

以前做过一个小城市的图,为了添加店铺名称,我周末没事儿就带着GPS出去转,记录位置和店铺名称,可惜暂时找不到图了,又懒的现做。这里就贴一个亚丁地区的自制地图吧,山里没建筑,除了海拔,还有湖泊牧场河流山峰。仔细看的话,可以看到央迈勇的英文名JAMPELYANG PEAK,著名的洛荣牛场LUORONG PASTURE,牛奶海(比例太小,名字没显示出来),勒西错LEXICUO(要翻过牛奶海上的垭口继续走才能看到,很大的海子游客罕至)......
发表于 2010-4-23 00:54 显示全部帖子
鬼死 那么复杂
