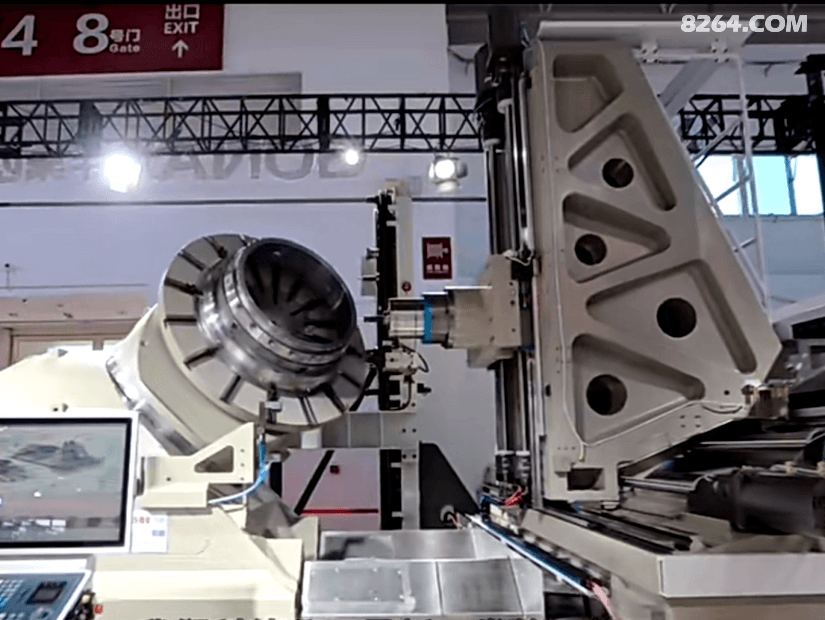

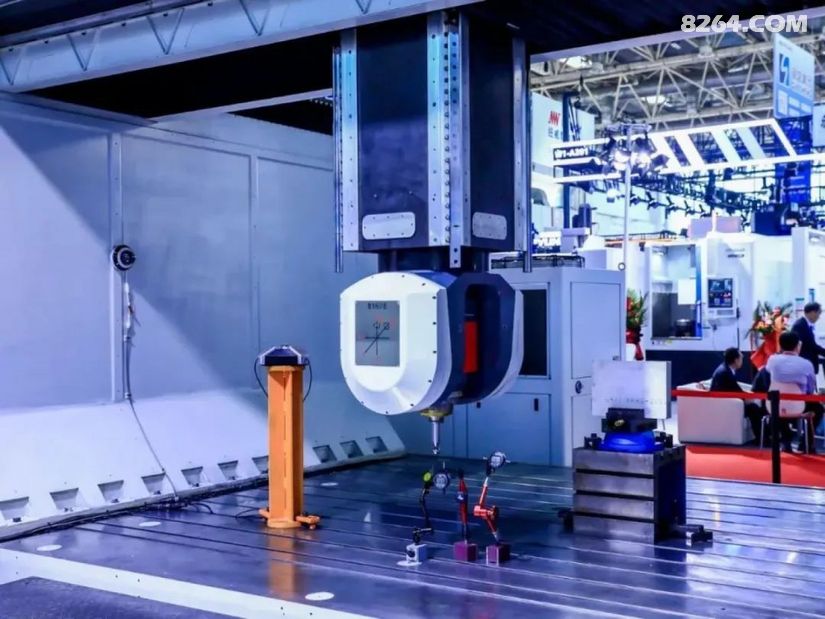

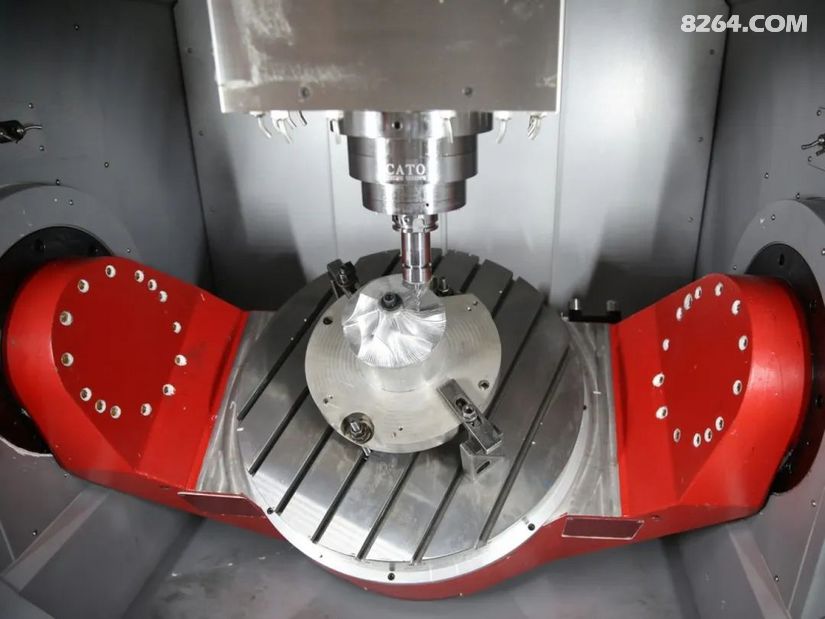

| 见下图： 上海 拓璞，民企，机床行业的后起之秀。五轴 龙门 机床，特点是横梁采用碳纤维结构。 说明：碳纤维的强度和刚度?远高于钢材，密度约为钢的1/4，这使得机床在高速运动时能够保持稳定，减少变形和振动?，碳纤维的热稳定性好，用碳纤维做的机床适合高速加工。同时也降低了对导轨、电机、传动部件的要求。但机床价格较高，设计、加工有难度。  见下图：科德公司，民企，机床行业的后起之秀。这是非正交转台，转台的旋转轴与工作台的旋转轴不是90度，容易实现工件的立卧转换，这种机床结构比较特殊，引起大量参观者围观。笔者分析：这也是一种“立卧转换的五轴机床”，是工作台实现立卧转换，而不是装夹刀具的主轴头实现立卧转换，是一种比较别致的设计。估计能加工较大的零件，但承重能力不大，整体刚性欠佳，难以进行重切削，但加工铝合金工件比较合适。  见下图： 巨岡精工，民企，机床行业的后起之秀。五轴桥式加工中心，双摆动分度头沿A、C轴旋转。说明：X轴：水平面，图中左右方向，Y轴，水平面，图中前后方向，Z轴，图中垂直方向。双摆头分度头可绕X轴旋转（A轴），图中红色部分，还可绕Z轴旋转（C轴），图中白色部分。 双摆头结构的五轴机床可以使得加工中心具有更大的加工自由度，通过旋转A轴和C轴，可以实现对工件的多个角度进行加工，从而加工复杂的零件。这种类型的机床一般不大，适合加工不太大的零件。  |

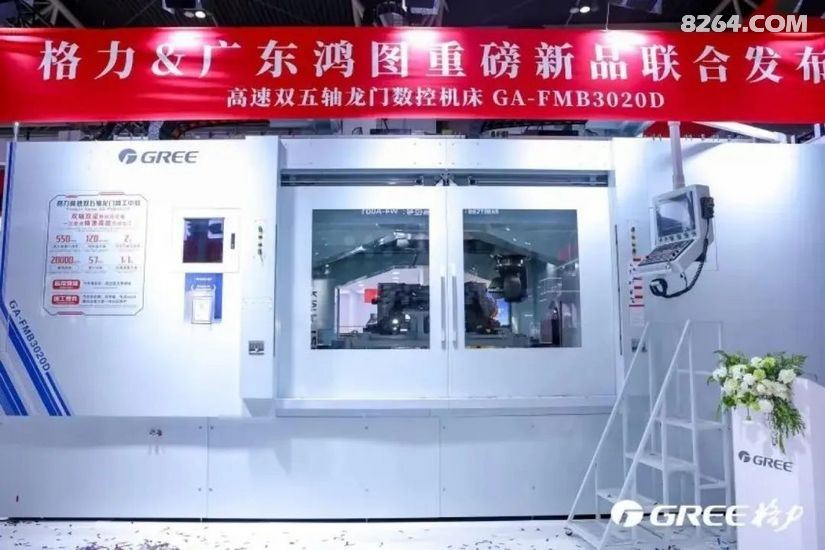

见下图：在格力展台，展出一款“高速双五轴 龙门 数控机床”---GA-FMB3020D，我当时从格力展台走过没有停留，也没有拍照（遗憾！）。我心想，格力主业是家电，这几年传统空调业务增长有所放缓，当年造汽车不成，造手机又不知结果，现在怎么又造机床呢？想不到这款机床是获奖产品。网上报道：格力电器凭借“高速双五轴 龙门 加工中心”（核心展品）在第50届 日内瓦 国际发明展中夺得金奖。点赞！看来我信息不灵，以下两张照片是从网上下载的。 见下图：此次亮相展会的“高速双五轴 龙门加工中心”主要用于新能源汽车前机舱、后地板、电池箱总成等大型一体化压铸件的加工（笔者按：估计是铸铝件），具有双轴双梁智能防碰撞，一次装夹精准高效完成加工特点。它采用一体式铸造龙门结构，具有高刚性、高抗振性，XYZ高速直驱等特点，传统机床靠齿轮传动，它直接用电动机驱动，没有中间损耗。快移最大120m/min。加速度最大1.1G，堪比跑车起步，加速度和高速直驱技术国际上领先于同类机床。在近期举行的第五十届日内瓦国际发明展中，“高速双五轴龙门加工中心”摘得金奖，这是国际行业对格力智能装备实力的高度认可。说明： 1、该机床只看到几个零星的技术参数，详细的技术参数查不到，不好分析。 网上一些视频或文章褒奖太过，有些评价比喻不太恰当，虽然使人感到很兴奋，但把读者带偏了。笔者个人看法：该机床在特定领域取得突破并获奖，在某种程度上点燃了中国机床制造的希望，至少在我心中感到极大的欣慰。几十年来中国的机床制造总是跟在别人后面跑，而且差距不小，在国际上没有一台像样的机床能“拿得出手”。十八年前我到上海某工厂搞技术调研，厂里一位开数控机床的师傅对我说：怎么中国人做的机床总是有些毛病，难道中国人只配打铁。这句话深深刺痛了我，但我无话可说，当时国产的数控机床确实不怎么样，想不到格力电器跑到前面去了（外行打败了内行），机床行业的十八罗汉应该感到汗颜。董明珠不愧是女强人，跨行业造机床，以“十年磨一剑”的精神，完成逆袭而且取得成功。 2、格力机床的异军突起，仅是个别案例，独木不成林，作一个不恰当的比喻，相当于奥运会上只得到一块金牌，实现了零的突破，其他大量金牌被机床制造强国抢走了。我们中国 太需要机床行业的金牌了，希望在哪里？格力电器在机床行业的表现格外亮眼，未来前景值得期待，但将其视为唯一希望太片面，我想希望寄托在格力以及其他大量民营企业身上。几十年来国企表现太拉垮，不抱希望。  |

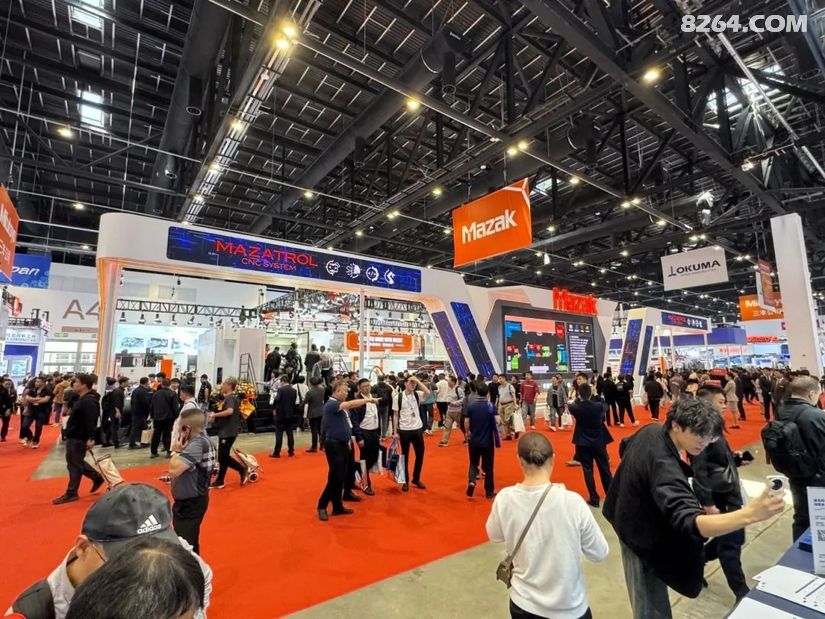

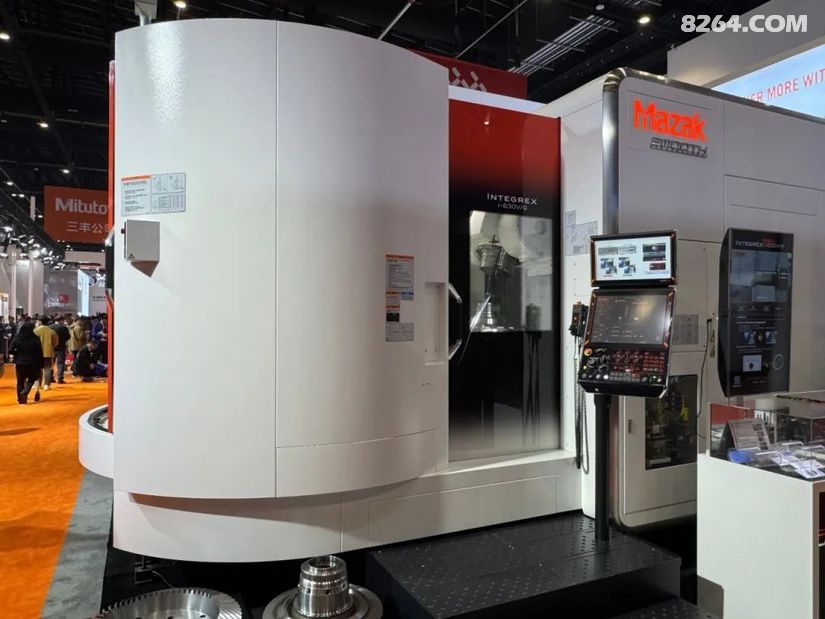

| 说明：展会上还展出了磨床、齿轮加工机床、线切割机床、压力机、折弯机等设备，我本人因时间关系没有关注。 1、磨床：杭州机床厂、上海机床厂、无锡机床厂......。 2、齿轮加工机床：重庆机床、? 秦川机床、南京二机床......。 3、大型液压机厂家：中国通用技术集团旗下天锻压力机有限公司、合肥合锻智能制造股份有限公司、徐州地区厂家“有点乱”......。 4、线切割机床：苏州、泰州地区厂家较多，还有北京地区，一般是快走丝，这是中国的特色，快走丝线切割机床是中国独创的技术，国外好像没有，中走丝厂家偏少，国产机床价格不贵。要想获得高精度的工件，应考虑瑞士、日本 的慢走丝线切割机床。【国外机床】见下图： 日本 马扎克公司的展台，几乎占了整个展厅的四分之一，其规模仅次于国内的“通用技术”展台。在国外展 台中 是最大的。  见下图：马扎克 INTEGRAX I-630V/6，五轴加工中心，机床精度高、稳定性好。这款机床具有两个工作台，一个工作台参与工作，另一个工作台装夹工件，大大提高了工作效率。也可以同时进行不同的加工任务，提高了生产灵活性?。最大工件尺寸 Φ1050 mm × 1000 mm，作台最大承载重量（均匀分布、含托盘）1750 kg  |

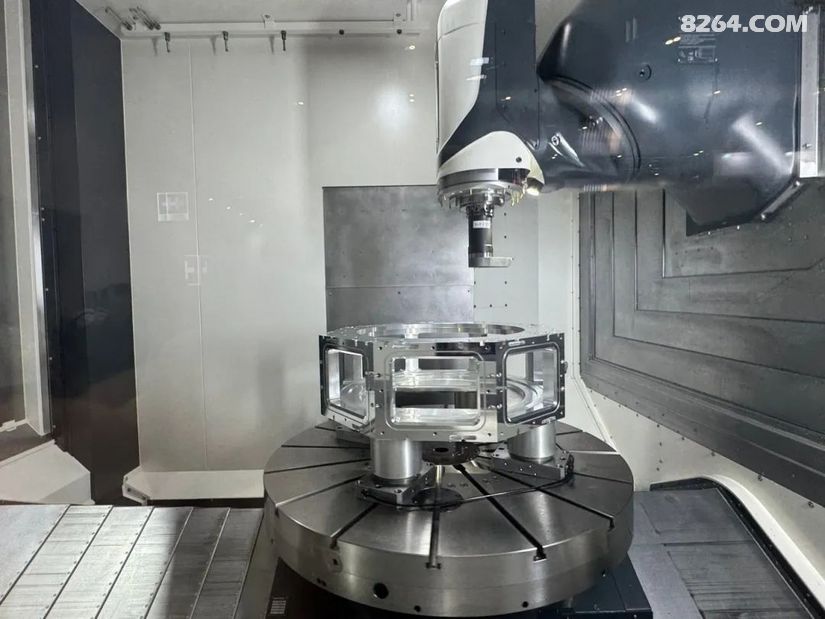

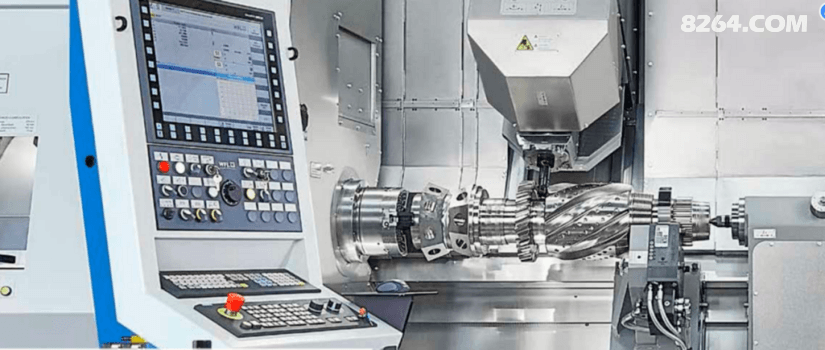

见下图：DMU 125 FD duoBLOCK铣/车复合加工中心，行程范围1,250 x 1,250 x 1,000 。标配高速电主轴，或选配8,000 rpm转速的齿轮驱动主轴，进行重切削。该机床很有特色，能加工较大尺寸、较重的零件，能安装较大、较长的刀具，强于马扎克 INTEGRAX I-630V/6，价格也高于马扎克机床，但它是单工作台，这两款机床加工精度都很高。 见下图： 奥地利 WFL车铣技术公司（ 威力铭？）是全球车铣复合加工技术的领军企业。这次展示的M30/M35系列车铣复合加工中心，该公司的大型车铣复合机床世界有名，精度高、功能全，大型机床售价超过一千万人民币。这种机床往往被称为“全能小利器，可以在一次装夹中，实现车削、铣削、切齿、钻孔等多道工艺，高级的车铣复合机床还可进行磨削，实现“一次装卡、全部完工”。 日本 、 德国 也有类似机床，质量都很好，国内同类机床档次偏低。 日本 马扎克：INTEGREX i-500车铣复合加工中心 德国 德玛吉：CTX gamma 2000 TC车铣复合加工中心  |

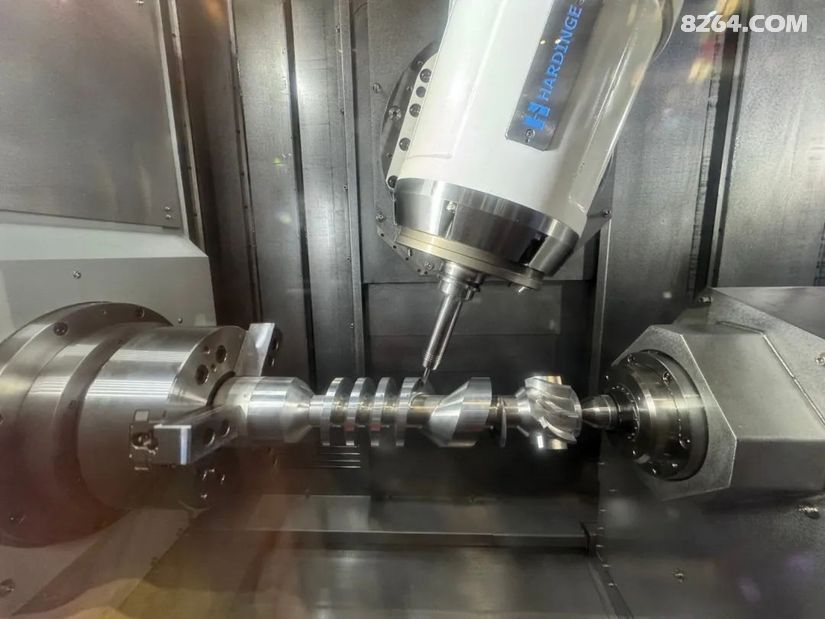

| 见下图：?? 美国 哈挺卧式五轴车铣复合，哈挺机床生产的中小型超精密车床，很可能是世界第一。 机床展上很多机床处于工作状态，切削液四溅不好拍照，这次抓紧机会拍了一张，对五轴加以说明。典型的五轴车铣复合机床的五个轴包括：三个直线移动轴（X、Y、Z）和两个旋转轴（C、B）?，这种类型的机床有时也称为：五轴摆头车铣复合。这种类型的机床适合加工比较长的轴类零件、汽轮机或航空发动机的叶片。 各厂家对五轴的定义有所不同，在此我只能是分析估计。 Z轴?：通常与主轴轴线重合，因此在卧式五轴车铣复合中，Z轴是水平的。沿机床的长度方向移动工件或刀具（图中三爪与顶尖之间的轴线）。 ?X轴?：通常与工作台的运动方向垂直，因此在这类机床中，X轴是垂直的?。 ?Y轴?：垂直于X轴、Z轴的水平移动轴，用于沿机床的宽度方向移动工件或刀具。 B轴?：围绕Y轴旋转的轴，图中切削头摆动称为B轴，实现对工件复杂曲面的加工?。 C轴?：围绕Z轴旋转的轴（图中三爪卡盘沿Z轴旋转），实现对工件复杂曲面的加工。  见下图： 意大利 PAMA（帕玛）公司的大型数控镗铣机床，专门加工大型、重型零部件，精度较高，达到世界一流水平。 见下图： 意大利展台旁边是捷克展台，展出了大型机床的图片而没有实物，捷克斯珂（柯）达的重型机床世界有名，尤其是重型数控铣镗床，同样是世界一流水平，另外还生产重型车床。上世纪五十年代捷克斯洛伐克曾对沈阳中捷友谊厂提供技术援助，我年轻时开过T68镗床，就是沈阳中捷友谊厂生产的。以后沈阳中捷友谊厂并入沈阳机床，沈阳 机床又并入“通用技术”。 |

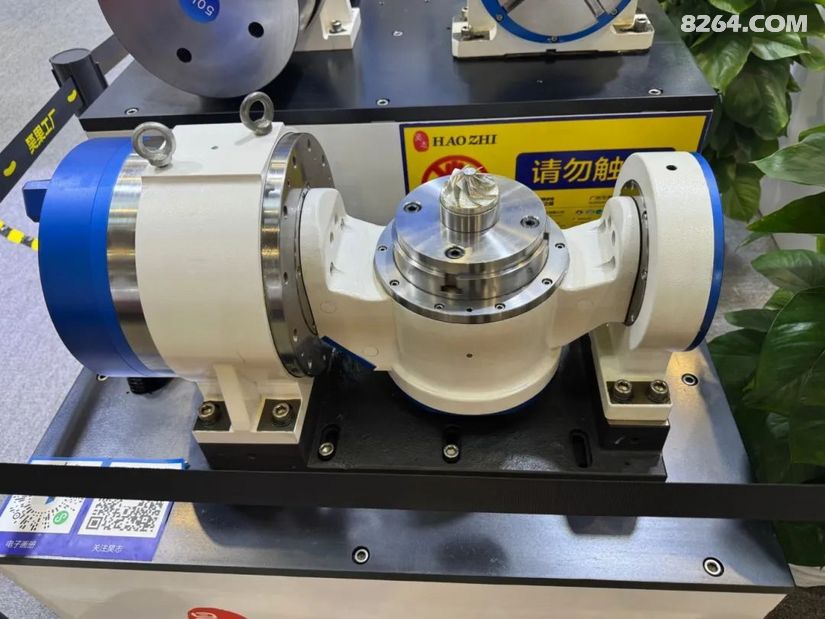

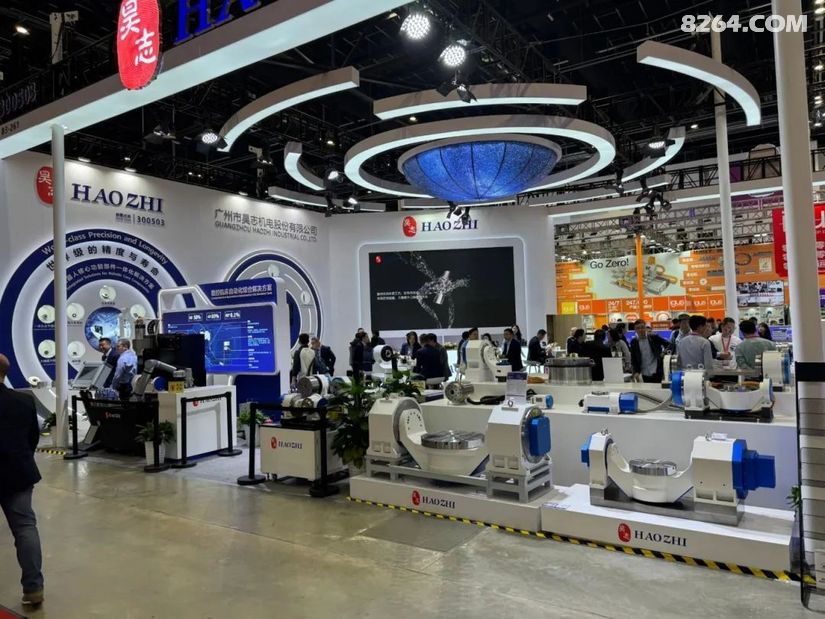

见下图：昊志机电制造的双摆转台，这个转台比较小，上面放了一个小叶轮。

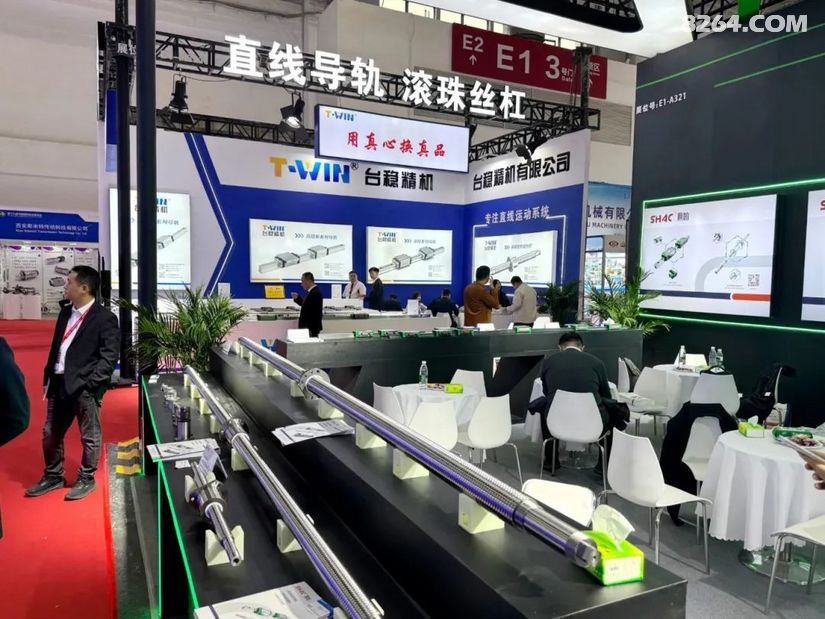

见下图：“台稳精机”展台，是一家专注于精密传动、定位领域的厂家。主要产品直线导轨、滚珠丝杠。台湾厂家在这一领域做得不错。在这一细分行业最好的是 德国 、 日本 。

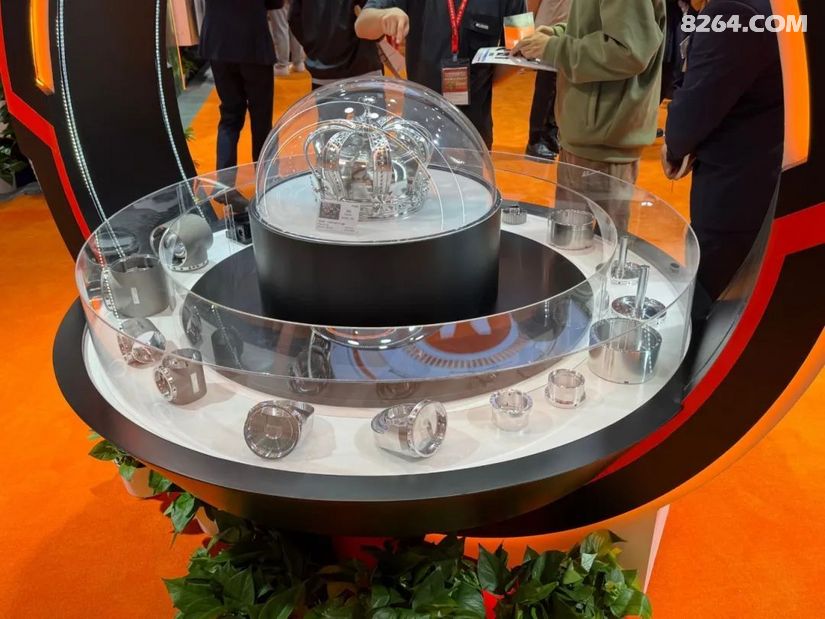

见下图：马扎克机床加工出的各种异形零件

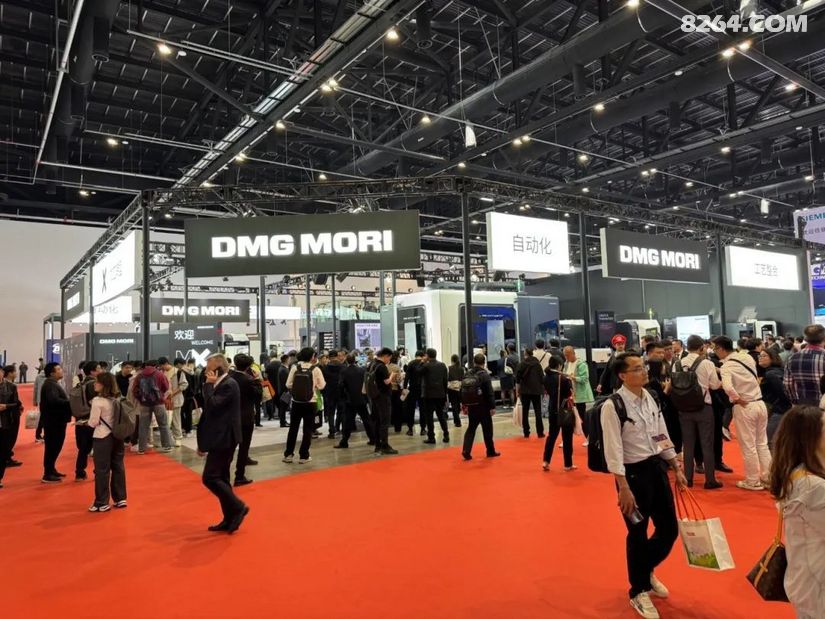

见下图：德玛 吉森 精机（DMG MORI）是一家全球知名的机床制造商，由 德国 德马吉和 日本 森精机合资而成，由于德玛吉占的股份较大，习惯上往往简称“德玛吉”，其展台面积也不小（在国外机床展 台中 仅次于马扎克）。

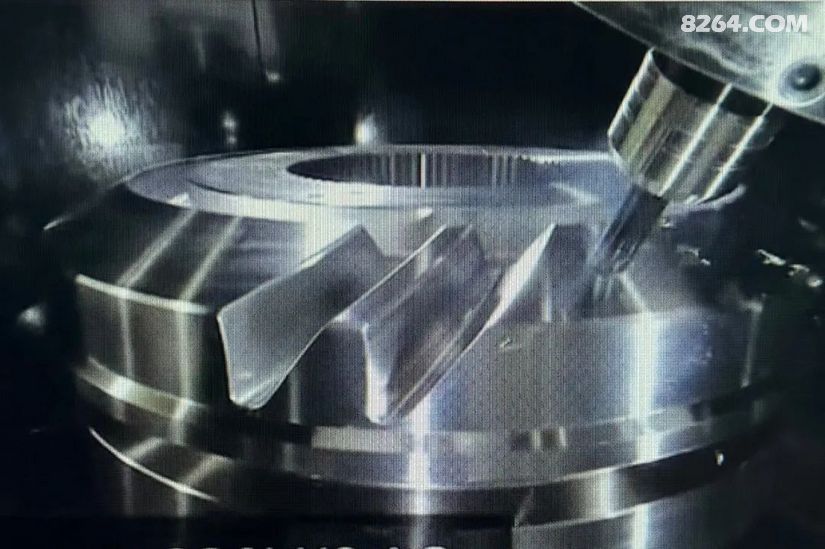

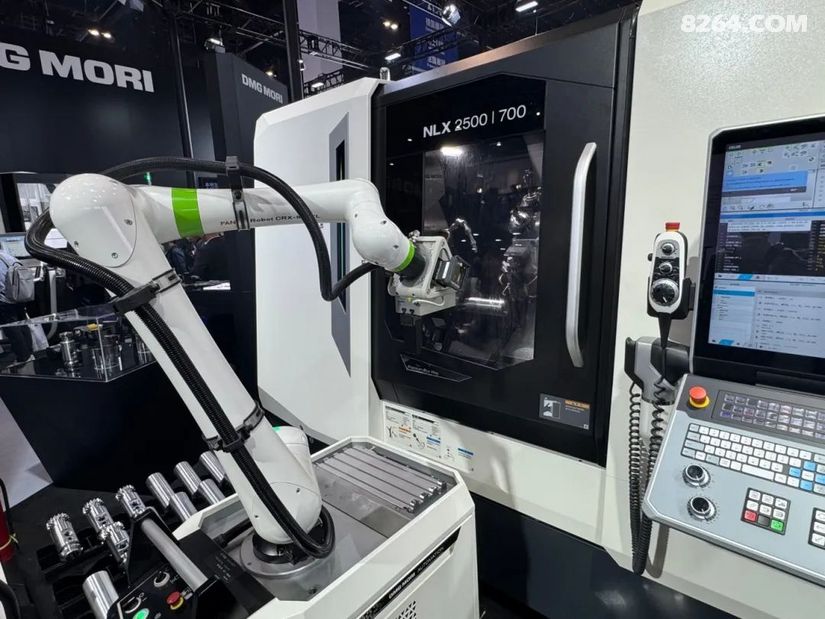

见下图：?德玛吉的加工中心NLX 2500 i 700铣削加工零件

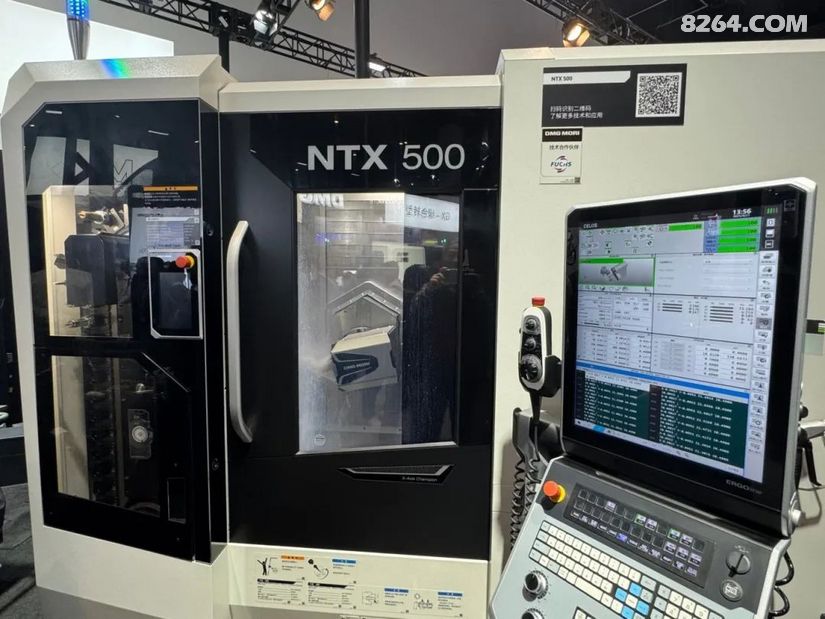

见下图：??德玛吉的加工中心NTX500，五轴数控机床?。?主轴转速?最高达42000转/分钟?！
见下图： 日本 马扎克公司总部接待大厅

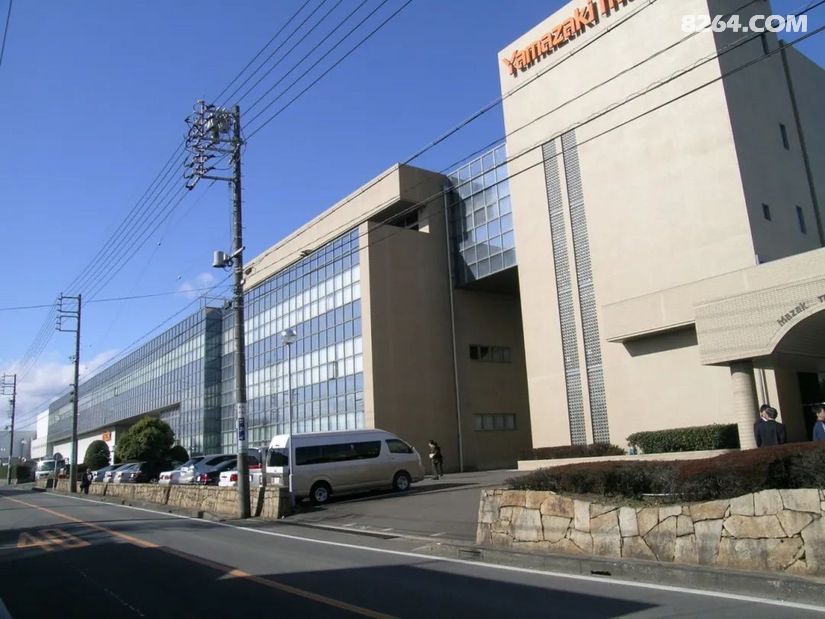

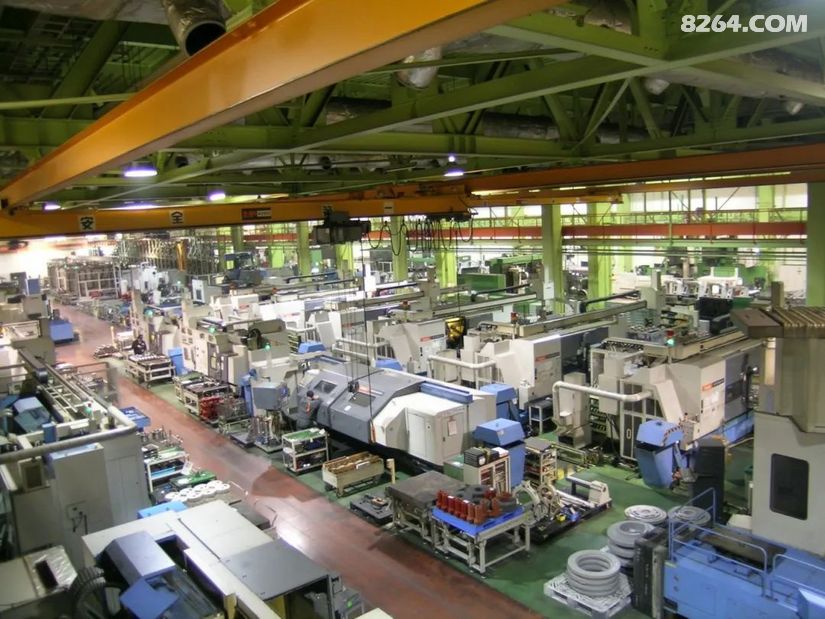

见下图： 日本 马扎克公司的装配工厂
